Автоматическая производственная линия для двустороннего обжима высокого напряжения

Автоматическая производственная линия для двустороннего обжима высокого напряжения

Получить цену

Количество минимального заказа:

Свяжитесь

Описание продукта

Атрибуты продукта

Модель: BZW-4.0D-01S

марка: Бозванг

Origin: КИТАЙ

сертификация: ISO9001

Упаковка и доставка

The file is encrypted. Please fill in the following information to continue accessing it

Описание продукта

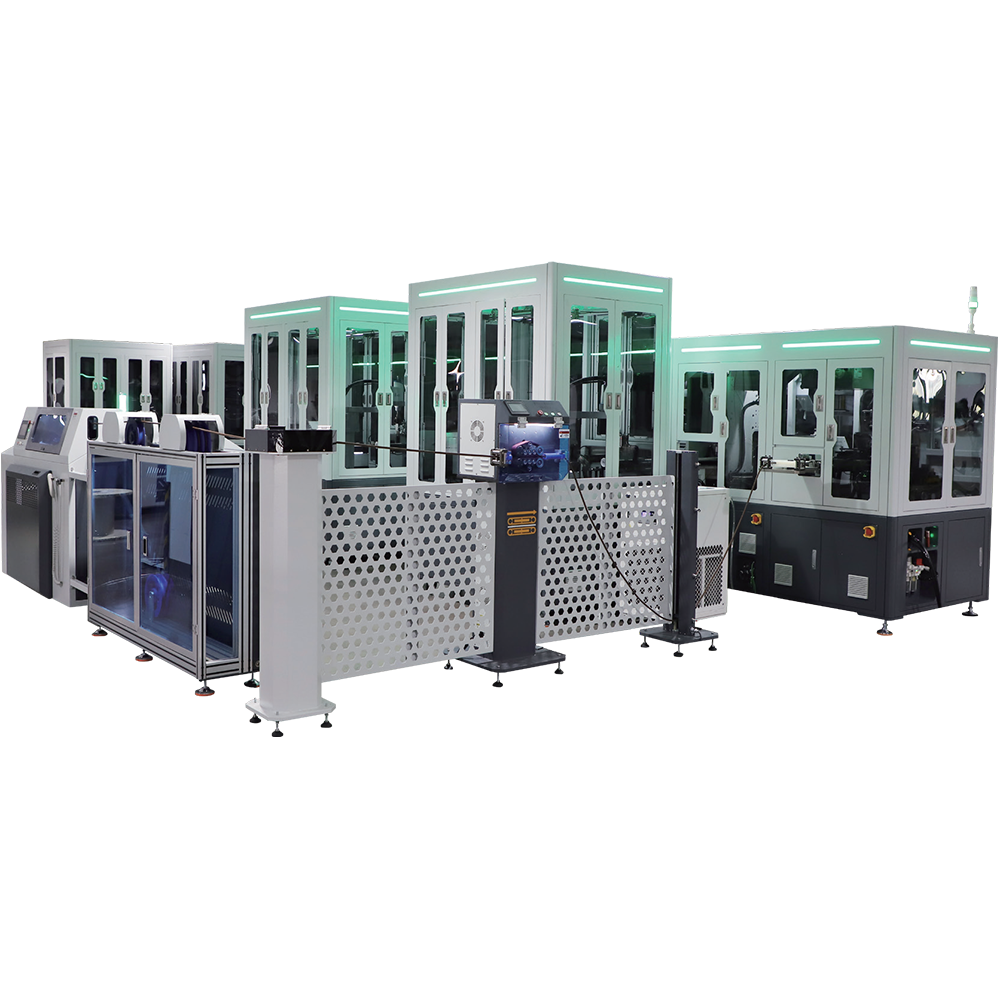

Автоматическая производственная линия для двустороннего обжима высокого напряжения

Введение в линию по производству проволоки и кабеля

Автоматическая линия для двустороннего обжима высоковольтных клемм представляет собой высокоэффективное и прецизионное автоматическое оборудование для обжима высоковольтных клемм. В его терминальном питании используется гибкая вибрирующая пластина с системой технического зрения и роботизированным захватом, совместимая с 20 типами терминалов без замены вибрационной пластины. Пресс-формы для обжима настроены так, чтобы их можно было легко переключать; детали и зажимы имеют QR-коды, чтобы избежать неправильного использования. На гофрированную торцевую поверхность наносится равномерное оловянное покрытие за счет высокочастотного локального нагрева и автоматической подачи олова с помощью платформы XYZ. Визуальный осмотр ключевых звеньев (зачистка оболочки, последующая обжимка, торцевая поверхность пайки, поверхность клемм) обеспечивает полный контроль процесса для обеспечения стабильного качества.

Описание линии обработки высокого напряжения новой энергии

Терминал питания использует режим гибкой вибрирующей пластины, который сочетает в себе систему технического зрения и робота для захвата терминалов. Он совместим с 20 типами терминальной подачи и не требует переключения виброплиты.
Форма для обжима разработана в соответствии со стилем терминала и ее легко заменять во время использования. Во избежание неправильного использования детали и зажимы имеют QR-коды для сканирования и подтверждения.
Обжимной торец покрыт оловом, а для локального повышения температуры кабеля используется высокочастотный локальный нагрев. Платформа XYZ приводит в действие автоматическую систему подачи олова, чтобы равномерно покрыть гофрированную торцевую поверхность.
Функция визуального контроля добавлена к важным звеньям для осуществления мониторинга процесса, например: после снятия оболочки, после обжатия, пайки торцевой поверхности и поверхности клемм на предмет наличия украденных товаров.

Технические параметры оборудования для обработки проволоки

Wire range	20-50‌mm²	Air supply	0.5Mpa-0.7Mpa
Stripping length	1-20mm	Wire length	140-900mm
Capacity	10s	Power	380V
Footprint Dimensions	1000055002100mm
