Описание продукта

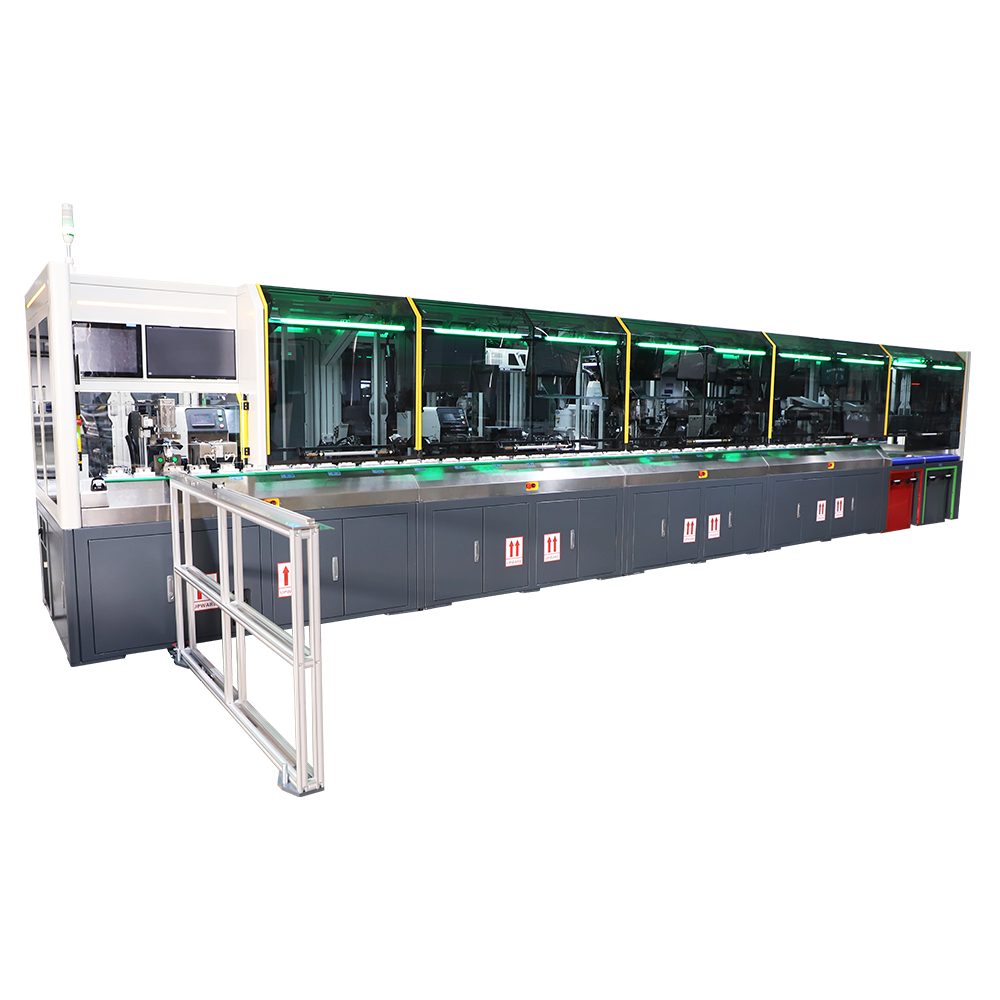

Линия по переработке высоковольтного кабеля New Energy

Введение в линию по производству проволоки и кабеля

Линия для обработки высоковольтных кабелей New Energy — это автоматизированное комплексное технологическое оборудование, предназначенное для обработки высоковольтных жгутов проводов, применимое к новым энергетическим транспортным средствам, накопителям энергии и другим областям. Он обрабатывает жгуты проводов с высоким напряжением, сильным током и экранирующими конструкциями, обеспечивая высокую точность, высокую надежность и гибкость переключения. Линия обеспечивает интеллектуальную подачу проволоки различных спецификаций, предварительную обработку проволоки (подача, выпрямление, резка, неразрушающее зачистку), формование обжатия с контролем качества, вставку и защиту, а также окончательную проверку с возможностью отслеживания MES. Оснащенный полным визуальным контролем процесса, он контролирует ключевые звенья для своевременного обнаружения дефектов, обеспечивая качество продукции и стабильную эффективность производства для новых применений в энергетической отрасли.

Описание линии обработки высокого напряжения новой энергии

Данное оборудование представляет собой автоматизированное оборудование для комплексной обработки высоковольтных жгутов проводов (в том числе высоковольтных, сильноточных и экранирующих конструкций) для новых энергетических транспортных средств, накопителей энергии и других областей. Он учитывает высокую точность, высокую надежность и гибкую переналадку.
Типичная последовательность операций:

Интеллектуальная подача различных спецификаций: провода, клеммы, экраны, водонепроницаемые оболочки и т. д. сортируются упорядоченным образом, точно захватываются и подаются;
Предварительная обработка проволоки: подача проволоки → выпрямление → обрезка по длине → неразрушающее зачистка и резка изоляционного/экранирующего слоя (алюминиевая фольга/плетеная сетка);
Формирование обжима: обжатие клемм (серво/ультразвуковое) → определение качества обжима (напряжение/сопротивление);

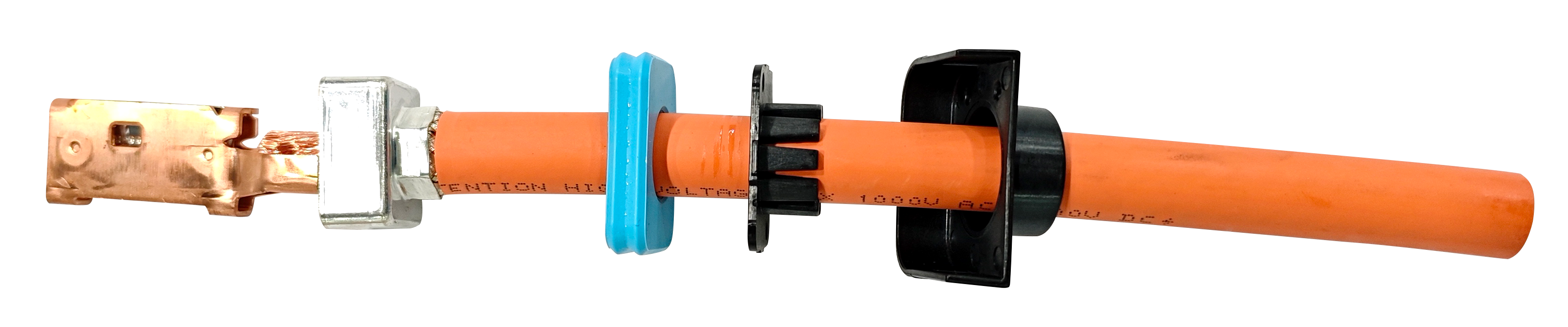

Установка и защита: Сборка корпуса разъема → Установка блокировочного разъема HVIL → Приклеивание/сборка водонепроницаемой заглушки → Испытание на герметичность;
Окончательная проверка и отслеживание: полноразмерные измерения, имитационные испытания под высоким напряжением, проверка работоспособности, загрузка данных в MES для создания кода отслеживания.

Полный визуальный контроль и мониторинг процесса: интегрируйте функции визуального контроля в ключевые звенья обработки для достижения полного контроля процесса. Ключевые объекты проверки включают в себя: состояние кабелей после зачистки, качество клемм после обжатия и своевременное обнаружение дефектной продукции во избежание попадания в следующий процесс.

Технические параметры оборудования для обработки проволоки

Wire range	2-120mm²	Air supply	0.5Mpa-0.7Mpa
Wire length	300-2000mm	Stripping length	1-70mm
Capacity	4-5 s/pcs	Dimension	950011002250mm
Braid	3.5-65mm	Power	380V
Core wire	1-65mm	Footprint Dimensions	950015302100mm
