Введение в машину специального назначения
Машина для сборки фотоэлектрических разъемов и распределительных коробок — это полностью автоматическое оборудование для сборки фотоэлектрических разъемов и распределительных коробок. Он объединяет ключевые процессы: подачу проволоки, резку линий, позиционирование концов A/B, зачистку, обжатие, работу с гайками, сборку распределительной коробки, ультразвуковую сварку и готовую продукцию в автономном режиме. Он разумно адаптируется к длинным/коротким линиям: длинные линии имеют U-образную форму за счет поворота конца A к B; короткие линии зажимаются и поворачиваются после обработки конца A. Разъемы A-конца и задние крышки питаются от вибрирующих пластин, а распределительные коробки B-конца - от одной машины 6003. Благодаря времени цикла ≤5 с, работе с сенсорным экраном и дополнительным функциям обнаружения он эффективен и прост в эксплуатации для фотоэлектрического производства.

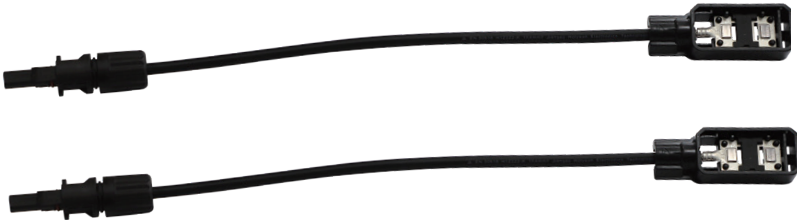

Отображение образца провода

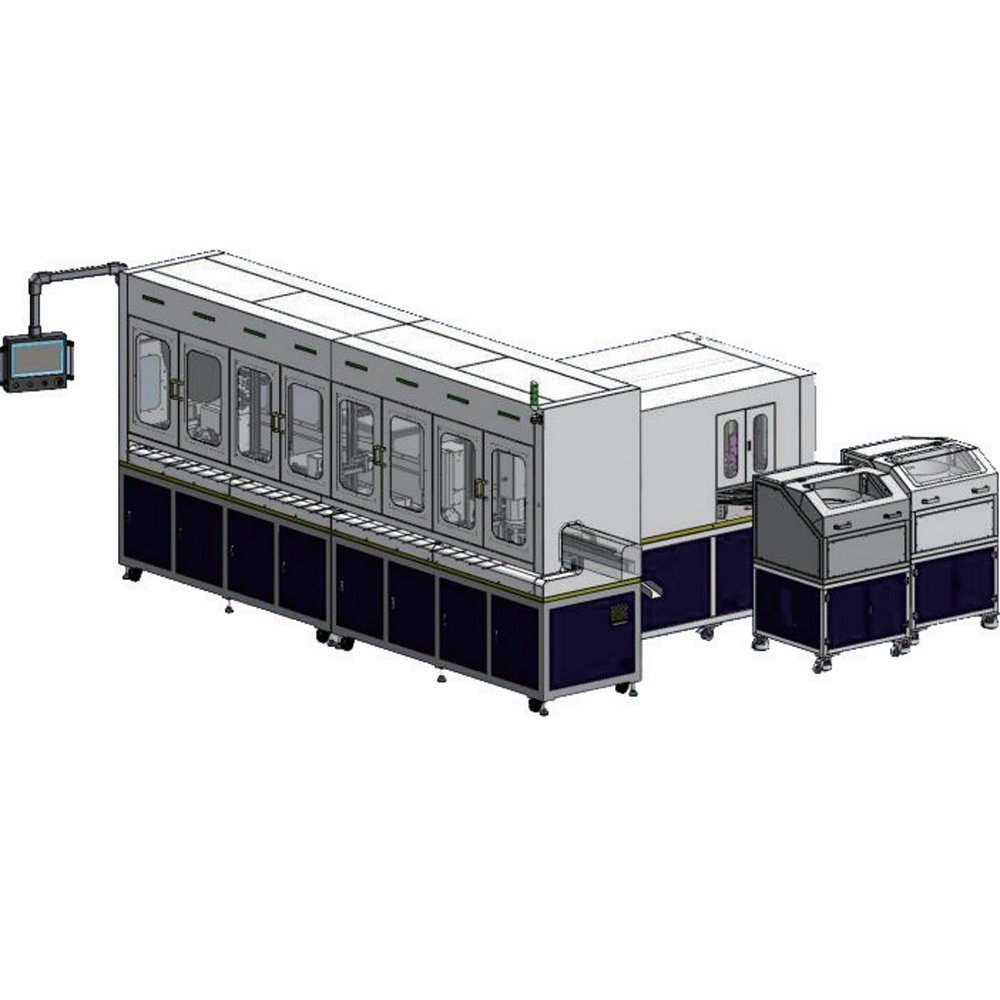

Описание оборудования для обработки фотоэлектрических жгутов
- Оборудование для сборки фотоэлектрических разъемов и фотоэлектрических распределительных коробок.
- Основные процессы: подача проволоки на отводящую рамку, обрезка линии продукта, позиционирование линии конца A, зачистка и обжатие клемм конца A, нарезка гаек и затяжка гаек на конце A, позиционирование линии конца B, зачистка и обжатие клеммной коробки конца B, сборка задней крышки распределительной коробки конца B, ультразвуковая сварка задней крышки задней крышки конца B, и, наконец, готовый продукт скатывается с производственной линии.
- Когда оборудование выводит длинную строку, механизм поворачивает конец A к концу B, придавая ему U-образную форму для обработки.
- Когда оборудование выводит короткие строки, после завершения обработки конца А механизм зажимает продукт посередине и поворачивает его, чтобы изменить направление перед обработкой конца Б.
- В разъеме A-конца продукта используется метод вибрирующей пластины для непрерывной подачи материалов в оборудование.
- В распределительной коробке B-конца продукта используется одиночная машина 6003 для непрерывной подачи материалов в оборудование. Задняя крышка распределительной коробки продукта оснащена вибрирующей пластиной для непрерывной подачи материалов в оборудование.
- Световые индикаторы рабочего состояния каждой станции сигнализируют о том, что после завершения сборки готового изделия автономный механизм перенесет изделие к месту разгрузки.
- Оборудование может добавлять функции обнаружения камеры, лазерной маркировки и функции обнаружения включения.
- Время цикла машины ≤5 с.
- Операционная система с сенсорным экраном имеет простой и понятный интерфейс управления, который позволяет быстро освоить работу с машиной. Все параметры можно легко установить и сохранить, а инструкции по эксплуатации отображаются в изображениях, что делает их интуитивно понятными и простыми.
Технические параметры фотоэлектрических солнечных разъемов
| Dimension |
2650*2800*1850mm |
Weight |
1636kg |
| Power |
220V 50/60Hz |
Motor |
6000w |
| Air source |
0.5-0.7 Mpa |
/ |
/ |
